Обход коммуникаций — одна из типовых задач при установке натяжных потолков на кухне. Трубы отопления, газовые стояки, воздуховоды вытяжки проходят сквозь плоскость потолка, и их нужно «обойти» так, чтобы полотно осталось целым, а внешний вид — аккуратным. Если вы планируете монтаж натяжных потолков на кухне, эта инструкция поможет разобраться в технологии обхода препятствий.
«За 18 лет мы отработали сотни вариантов обхода — от стандартных стояков диаметром 25 мм до сложных узлов с несколькими трубами у одной стены. Главный принцип: усиление каждого разреза и точная разметка. Ошибка в 5 мм на этапе замера оборачивается морщинами или видимым зазором после установки.» — Антон Базов, Студия Седьмое небо
В этой инструкции разберём два основных способа обхода — универсальную обводную платформу и быстрые термокольца, подробно рассмотрим работу с газовыми трубами и кухонными вытяжками, а также покажем, как избежать типовых ошибок и выбрать решение под конкретную задачу.
Обойти трубу натяжным потолком — стандартная операция при монтаже. Технология включает установку обводной платформы или термокольца, которые обеспечивают жёсткое основание вокруг трубы и защищают полотно от разрыва. Ниже — пошаговый процесс для труб любого диаметра и расположения.
Почему нужна платформа или кольцо? ПВХ-плёнка под нагревом становится эластичной — без усиления край разреза начнёт расползаться. Платформа или термокольцо принимают на себя нагрузку от натянутого полотна и не дают разрезу расширяться.
Основные этапы обхода:
Эта последовательность подходит для большинства случаев.
Многие переживают из-за сложности процесса — но на практике всё выглядит проще, чем кажется на первый взгляд.

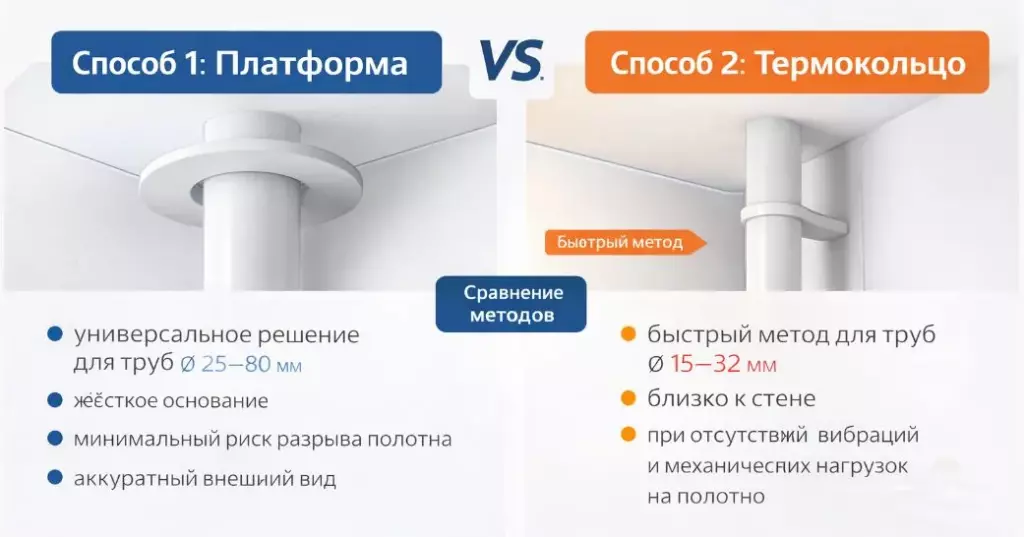

Существует два основных подхода к обходу препятствий на натяжном потолке:
Как выбрать?
Обводная платформа — оптимальное решение для следующих ситуаций:
Платформа берёт на себя всю нагрузку от натянутого полотна, предотвращает провисание и расползание разреза даже при усадке материала.
Шаг 1: Разметка с учётом усадки ПВХ
Измерьте расстояние от трубы до двух ближайших стен. Перенесите эти координаты на базовый потолок. Отметьте центр трубы маркером.
Важно: ПВХ-полотно даёт усадку 8–12% при нагреве. Умножьте измеренное расстояние (например, 583 мм) на коэффициент усадки (0,92 для 8% усадки): 583 × 0,92 = 536 мм. Эту величину переносите на полотно.
Проверьте разметку дважды — ошибка в 5 мм приведёт к видимому зазору или морщинам на полотне.
Шаг 2: Установка платформы
Закрепите платформу на базовом потолке так, чтобы её центральное отверстие совпало с осью трубы. Высота платформы должна соответствовать уровню будущего натяжного потолка (обычно платформа крепится вровень с нижней кромкой профиля). Используйте саморезы или дюбели для жёсткой фиксации — платформа не должна прогибаться под весом полотна.
Шаг 3: Натяжка полотна
Натяните полотно по периметру помещения, прогревая ПВХ-плёнку тепловой пушкой (для тканевых потолков прогрев не требуется). Оставьте 20–25 см свободного материала с каждой стороны трубы. Прогрев должен быть равномерным — не направляйте поток горячего воздуха непосредственно на платформу дольше 10–15 секунд, чтобы избежать деформации пластика.
Шаг 4: Наклейка усилительного кольца (внутренняя вклейка)
Обезжирьте зону вокруг разметки на полотне. Приложите термокольцо к полотну с изнаночной стороны (для скрытого обхода). Нанесите клей тонким слоем по контуру кольца. Прижмите кольцо к полотну на 20–30 секунд, обеспечивая равномерное сцепление без смещений.
Важно: Для более аккуратного результата используйте круговой рез по окружности кольца с отступом 2 мм внутрь — это даст чище контур без «чёрного канта» вокруг трубы. Радиальные «лучевые» разрезы менее эстетичны.
Шаг 5: Вырезание отверстия
После полимеризации клея (через 10–15 минут можно приступать к резке, но полная прочность наступает через 10–14 часов) аккуратно вырежьте отверстие по внутреннему диаметру термокольца. Используйте острый нож. Избегайте радиальных надрезов за пределами кольца — они могут инициировать разрыв.
Шаг 6: Установка декоративной накладки
Наденьте на трубу декоративное кольцо (часто называют «грибок»), которое закроет технологический зазор между полотном и трубой. Проверьте симметрию и плотность прилегания. Накладка может быть подобрана в цвет потолка или окрашена.
Термокольца — быстрое решение для следующих случаев:
Не подходит для: газовых труб, вытяжек, труб с температурой теплоносителя выше +70°C (при нагреве клей может потерять прочность, а полотно — деформироваться).
Шаг 1: Разметка
Натяните полотно по периметру, оставив 20–25 см свободными у трубы. Отметьте центр трубы на полотне маркером (с изнаночной стороны, если доступ есть, или с лицевой — в зависимости от типа монтажа).
Шаг 2: Обезжиривание
Протрите зону вокруг разметки обезжиривателем. Дайте высохнуть 10–15 секунд.
Шаг 3: Наклейка кольца
Нанесите клей тонким слоем по контуру термокольца. Приложите кольцо к полотну, совместив центр кольца с разметкой. Прижмите на 20–30 секунд, не допуская смещений.
Шаг 4: Вырез
Через 10–15 минут (когда клей схватится) аккуратно вырежьте отверстие по внутреннему диаметру кольца. Нож должен быть острым — тупое лезвие может порвать полотно.
Шаг 5: Установка декоративной накладки
Наденьте на трубу декоративное кольцо. Проверьте, что зазор между полотном и трубой минимален и равномерен по окружности.
Если в потолок входят две трубы рядом, стандартная технология требует дополнительного усиления, чтобы избежать расхождения полотна и появления складок между трубами.
Технология усиления:

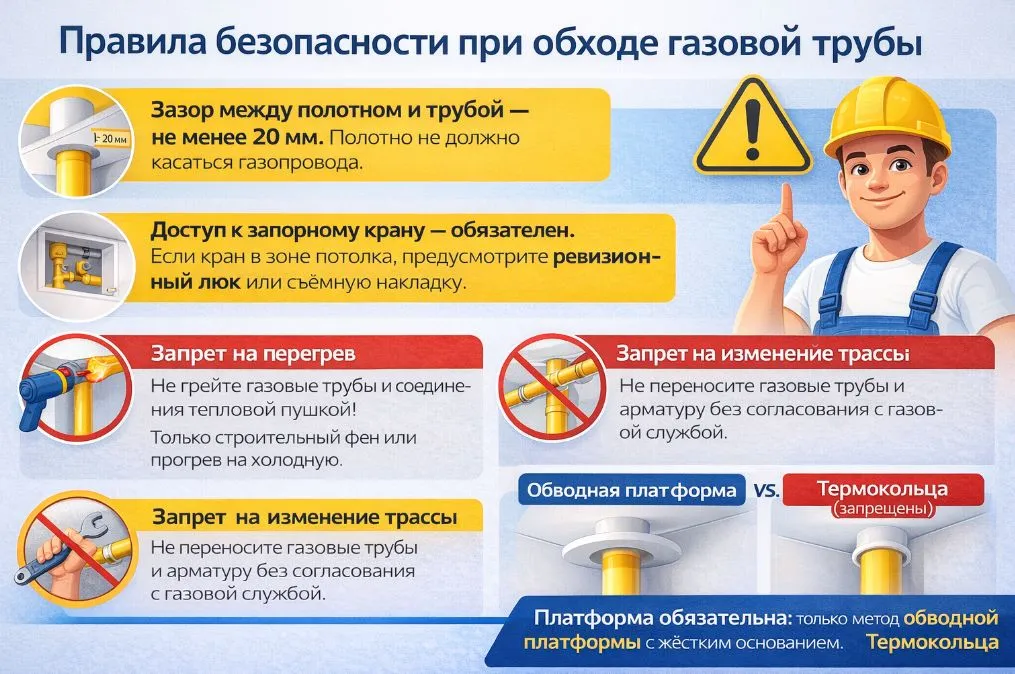

Газовые трубы требуют особого подхода из-за требований безопасности и необходимости обеспечения доступа к запорной арматуре.
Ключевые правила:
Перед началом монтажа подготовьте полный набор инструментов и расходных материалов. Это ускорит работу и снизит риск ошибок.
Базовый комплект:
Средства индивидуальной защиты и вентиляция:
Важно: Все материалы должны быть совместимы с типом полотна (ПВХ или ткань). Для тканевых потолков клей наносится реже — ткань менее склонна к расползанию, чем ПВХ.
Трубы отопления — наиболее частый случай обхода в жилых помещениях. Ниже — детальная инструкция, объединяющая установку платформы и усиление полотна.
Измерьте расстояние от трубы до двух ближайших стен рулеткой. Запишите координаты. Учтите усадку ПВХ: умножьте измеренное расстояние (например, 583 мм) на 0,92 (для 8% усадки): 583 × 0,92 = 536 мм. Эту величину переносите на полотно.
Перенесите скорректированные значения на базовый потолок. Отметьте центр трубы маркером. Зафиксируйте оси малярной лентой для контроля при установке платформы.
Уточните диаметр трубы штангенциркулем — это определит размер платформы и термокольца.
Соберите платформу по высоте системы натяжного потолка. Платформа должна быть вровень с нижней кромкой профиля или немного выше (на 1–2 мм), чтобы полотно не провисало в зоне трубы.
Закрепите платформу к базовому потолку саморезами или дюбелями (не менее 4 точек крепления для платформы диаметром 50–80 мм). Проверьте жёсткость — платформа не должна прогибаться под нажатием.
Натяните полотно по периметру помещения. Для ПВХ-плёнки используйте тепловую пушку, прогревая материал до +60…+70°C (не выше +80°C — перегрев может деформировать полотно). Оставьте 20–25 см свободного материала с каждой стороны трубы.
Контролируйте натяжение возле трубы — не допускайте складок и смещений. Прогрев должен быть равномерным, без длительного воздействия на зону платформы (пластик может деформироваться при температуре выше +90°C).
Обезжирьте зону вокруг разметки на полотне. Приложите термокольцо к полотну с изнаночной стороны (для скрытого обхода), совместив центр кольца с разметкой. Нанесите клей тонким слоем по контуру кольца (не допускайте избытка — клей может выступить за края и испортить внешний вид).
Прижмите кольцо к полотну на 20–30 секунд, обеспечивая плотное и равномерное сцепление. Не допускайте смещений — кольцо должно быть строго по оси трубы.
Для более аккуратного результата: используйте круговой рез по окружности кольца с отступом 2 мм внутрь — это даст чище контур без «чёрного канта».
Через 10–15 минут после наклейки кольца (когда клей схватится) аккуратно вырежьте отверстие по внутреннему диаметру кольца. Используйте острый нож. Избегайте радиальных надрезов за пределами кольца.
Проверьте, что полотно прилегает к платформе без напряжений и морщин. Если есть небольшие складки, можно аккуратно прогреть зону феном (на минимальной мощности) и разгладить материал.
Наденьте на трубу декоративное кольцо или заглушку. Проверьте симметрию и плотность прилегания. Кольцо должно закрывать технологический зазор между полотном и трубой, не оставляя видимых щелей.
Если накладка не подходит по цвету, можно окрасить её в тон потолка или заказать индивидуальное изготовление.
Обход труб на ПВХ-полотне и тканевом потолке различается по технологии из-за свойств материалов.
Рекомендации:
Задача: сохранить непрерывность теневого зазора вокруг трубы.
Решение: закладные интегрируются до профиля теневого примыкания. Вокруг трубы используется персонализированный теневой модуль — профиль с зазором 10–15 мм, который монтируется по окружности платформы. Разметка ведётся от профиля, а не от стены. Обвод клеится с зазором 4–5 мм от профиля, учитывая усадку материала.
Задача: обойти трубу на нижнем уровне с привязкой к жёсткому каркасу.
Решение: для вертикальных стояков — отдельные платформы в каждом уровне. Оси отверстий синхронизируются по вертикали, высоты платформ соответствуют уровням. Проверьте жёсткость каркаса — провисание одного уровня приведёт к видимым дефектам.
Задача: сохранить рисунок и прочность полотна при вырезах рядом с трубой.
Решение: армируйте вырезы линейными усиливающими кольцами. Рез выполняется по шаблону. Выдерживайте отступы между прорезями и трубой не менее 30–50 мм, чтобы сохранить структуру полотна.
Проблема: неточное определение центра трубы или её диаметра, а также игнорирование усадки ПВХ-полотна (8–12%) приводит к смещению отверстия, видимым зазорам или морщинам на полотне.
Решение: используйте штангенциркуль для измерения диаметра трубы. Умножьте измеренное расстояние на коэффициент усадки (0,92 для 8% усадки). Делайте шаблон из картона — приложите к трубе, проверьте плотность прилегания. Проверяйте центр по двум осям (X и Y) дважды.
Проблема: разрез полотна без армирования начинает расползаться — сначала на 1–2 мм, затем трещина распространяется по всей поверхности.
Решение: всегда укрепляйте кромку реза термокольцом. Для ПВХ-полотен это обязательно. Для тканевых — рекомендуется при диаметрах больше 32 мм. Используйте внутреннюю вклейку (с изнаночной стороны) для более аккуратного результата.
Проблема: использование универсального суперклея или термоклея, не предназначенного для ПВХ, приводит к разъеданию полотна или отклейке кольца через 2–3 месяца.
Решение: используйте цианоакрилат для ПВХ (Apollo 2025, Cosmofen CA12, LOCTITE). Время схватывания 5–20 секунд, полная полимеризация 10–14 часов. Соблюдайте время полимеризации — не приступайте к резке раньше 10–15 минут после наклейки.
Проблема: длительное воздействие тепловой пушки на зону платформы (дольше 15 секунд) деформирует пластик и полотно. В зоне газовых труб перегрев создаёт пожарную опасность.
Решение: прогревайте ПВХ равномерно, не направляя поток на одну точку дольше 10–15 секунд. В зоне газовых труб используйте строительный фен на минимальной мощности или работайте без прогрева (только для тканевых потолков).
Проблема: декоративная накладка или короб закрывают запорный кран или ревизионный узел. При аварии доступ к перекрытию газа или воды невозможен без демонтажа потолка.
Решение: закладывайте ревизионные лючки в коробах и зонах с запорной арматурой. Люк должен открываться без инструментов (на магнитах или защёлках). Проверьте доступ до натяжки полотна.
Можно попробовать самостоятельно:
Помните, что все гарантии ложатся на вас!
Мастер (рекомендуется):
Стоимость и риск: ошибка в обходе требует полной замены полотна. Стоимость замены ПВХ-полотна на комнату 12–15 м² — 18 000–25 000 рублей. Стоимость обхода одной трубы — 500–1 500 рублей.
«Из нашей практики: 7 из 10 случаев самостоятельного обхода сложных узлов заканчиваются повреждением полотна. Замена полотна обходится в 5–10 раз дороже, чем вызов мастера для монтажа платформы.» — опыт компании «Седьмое небо»
Закажите монтаж натяжных потолков с гарантией аккуратного обхода труб и вытяжек. Работаем с ПВХ и тканевыми полотнами, теневыми и многоуровневыми системами, соблюдаем нормы безопасности и эстетику. Бесплатно рассчитаем смету и подберём решения под ваш объект.
Нет. Газовые трубы требуют больших зазоров (не менее 20 мм между полотном и трубой), обязательного доступа к запорному крану и строгих ограничений по нагреву (запрет на использование тепловых пушек в радиусе 1,5 м). Для труб отопления — стандартная платформа или термокольца (для Ø 15–32 мм без нагрузок) без специальных требований к зазору. Газовые трубы — только платформа, без термоколец.
Используйте разрезное полукольцо для диаметров 15–32 мм с внутренней вклейкой. Если диаметр больше, изготовьте узкий короб с ревизионным люком из ГКЛ или ПВХ-панелей. При расстоянии до стены менее 20 мм рассмотрите внешний обход — короб из ГКЛ или ПВХ-панелей с монтажом профиля по периметру.
Обводная платформа с внутренней вклейкой термокольца (с изнаночной стороны) и круговым резом по окружности даёт ровный контур без «чёрного канта» и минимальный зазор (1–2 мм). В теневых системах — персонализированный теневой модуль с зазором 10–15 мм по окружности создаёт эффект «парящей» трубы.
При правильном усилении кромки термокольцом, стабильной платформе, учёте усадки ПВХ при разметке и отсутствии постоянных нагрузок — нет. Важны качество клея (цианоакрилат с полимеризацией 10–14 часов), точный рез с учётом усадки и контроль натяжения полотна. Гарантийный срок натяжных потолков — 10 лет, при корректном обходе срок службы превышает 15 лет.
Прочность обеспечивает жёсткая закладная (платформа из ПВХ/ABS/фанеры), термокольцо и отсутствие напряжений полотна. Платформа выдерживает нагрузку от натянутого полотна без деформаций. Термокольцо предотвращает расползание разреза на протяжении всего срока службы. Для двух труб рядом — усиление тыльными вставками и фиксация гарпуна «клопами».
Только локально — с термокольцом и доступом к платформе с изнаночной стороны (если есть технологическое отверстие или люк). Сложные случаи (газовые трубы, несколько труб рядом) требуют частичного демонтажа полотна.
Используйте декоративные накладки (фланцы, кольца-«грибки»), совпадающие по цвету и текстуре с полотном. Накладки можно окрасить в тон потолка или заказать индивидуальное изготовление. Для максимальной эстетики применяйте внутреннюю вклейку термокольца (с изнаночной стороны) и круговой рез — это даст чище контур без «чёрного канта».
